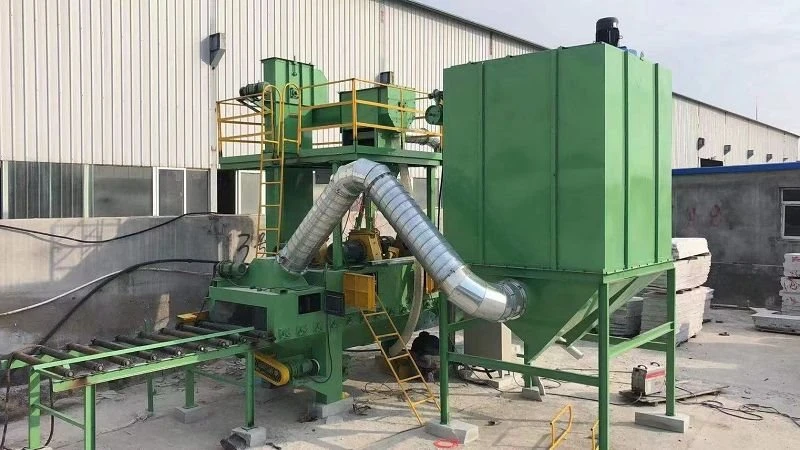

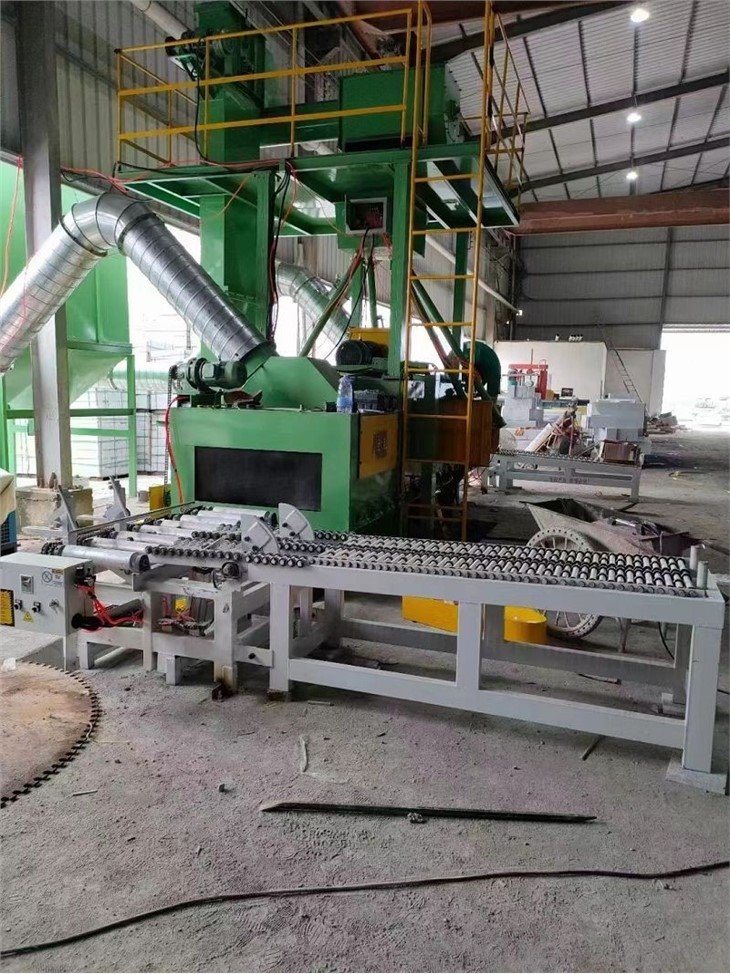

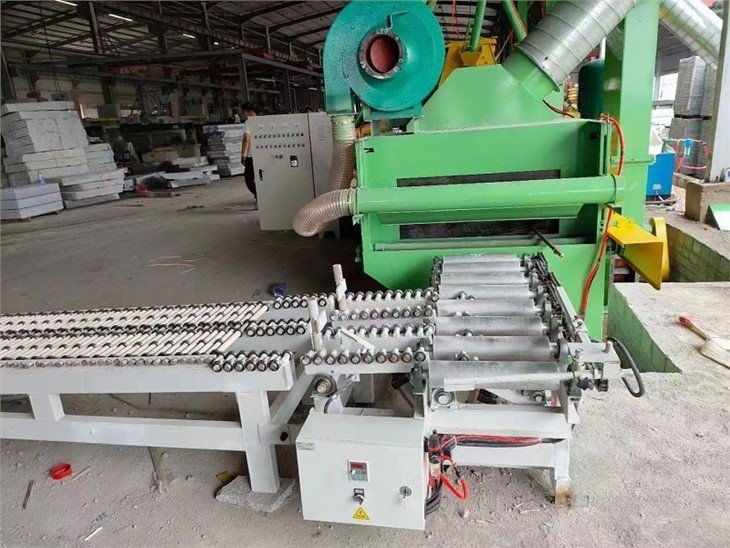

Sandblåsemaskin for granittmarmor og kvarts

Den spesielle skuddblåsemaskinen for marmor er en ny type spesialsprengningsmaskin designet og produsert i henhold til kravene til skuddblåsing av marmoroverflate. Dårlige defekter forbedrer arbeidseffektiviteten betydelig og reduserer arbeidsintensiteten til arbeidere.

Denne maskinen har følgende funksjoner:

1. Utstyret er sammensatt av et slitasjebestandig rullebordsystem, skuddblåserom, skuddblåsemaskin, rensesystem for skuddsirkulasjon, støvfjerningssystem og elektrisk kontrollsystem. Arbeidsstykket plasseres fra siden av mateenden, flyttes inn i det fremre forseglingskammeret, sprengningskammeret og det bakre forseglingskammeret, og siden av blankingsenden avlastes.

2. Marmorplaten kan realisere funksjonen til å gå med variabel frekvens, noe som i stor grad forbedrer effekten av å kaste og slå arbeidsstykket. Den mest avanserte frekvensomformingshastighetsreguleringsmetoden er tatt i bruk.

3. Utformingen av skuddblåsekammerkroppen og skuddblåsehjulet bestemmes etter datamaskinens 3D dynamiske projeksjonssimulering.

4. Ved å bruke 4 sett med sprengningsmaskiner med stor sprengningskapasitet og høy sprengningshastighet produsert av GF-teknologi, kan sprengningskapasiteten til en enkelt maskin nå 180 kg/min, og skuddhastigheten kan nå mer enn 78 m/ s, noe som i stor grad forbedrer rengjøringseffektiviteten og renseeffekten. . Den spesielle skuddseparasjonsstrukturen maksimerer prosjektilutnyttelsesgraden til 98 prosent, mens den ordinære skuddsprengningsmaskinen bare er 80 prosent.

5. Separasjonsenheten tar i bruk den mest avanserte BE type fullgardin slaggseparatoren i verden, som kan forbedre separasjonseffekten betydelig.

6. Utstyrt med forseglingskamre i begge ender og flertrinns forsegling av gummiplategardiner for å hindre et stort antall ekstern stråling av stålhagl, med god tetningseffekt og lang levetid.

7. Ventilbryteren for pilletilførsel bruker en pneumatisk bryter, som effektivt reduserer arbeidsintensiteten til arbeidere.

8. Støvfjerningssystemet kan bruke et puls-tilbakeblåsende posefilter, og støvutslippskonsentrasjonen er mindre enn 30 mg/m3.

Tekniske spesifikasjoner:

Maksimal størrelse på marmorplate: 900*3000mm

Arbeidsstykkehøyde: 20~100mm

Rullesystem

Arbeidsstykkets transporthastighet: 2-15m/min (hastighetsregulering av frekvenskonvertering)

Normal arbeidshastighet: 4~8m/min

Reduksjonsmodell: XWED2.2-4-1/29

skuddblåser

Total kuleblåsekapasitet: 4180 kg/min

Total effekt: 411 kw

heise

Løftekapasitet: 45 t/t

Reduksjonsmodell: XWD4-4-1/29

Effekt: 4 kw

Splitter

Separasjonskapasitet: 345 t/t

Sideskruetransportør

Transportkapasitet: 45t/t

Reduksjonsmodell: XWD2.2-4-1/29

Reduksjonseffekt: 2,2kw

Langsgående skruetransportør

Transportkapasitet: 45 t/t

Reduksjonsmodell: XWD2.2-4-1/29

Reduksjonseffekt: 2,2 kw

Den første belastningen av prosjektilet: 1,5 tonn

Trådkuttet skudddiameter: 1.5-2.0 mm

Total luftmengde: 15000 m/t

Total effekt: 70 kw

Utstyrssammensetning og strukturelle egenskaper:

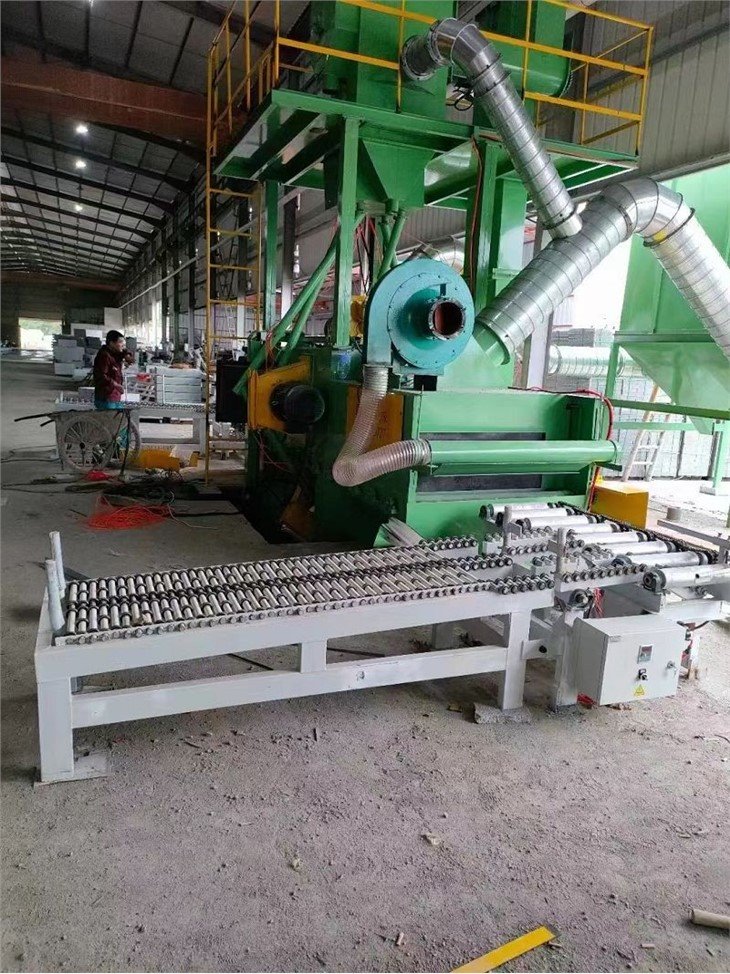

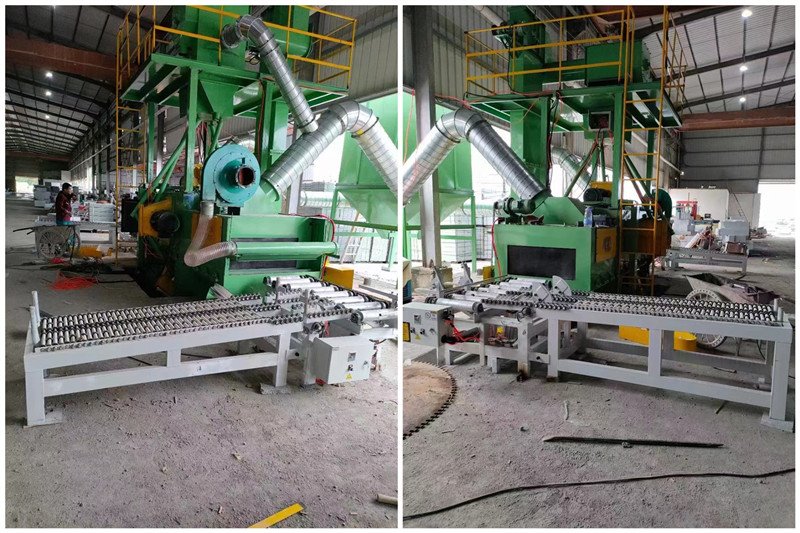

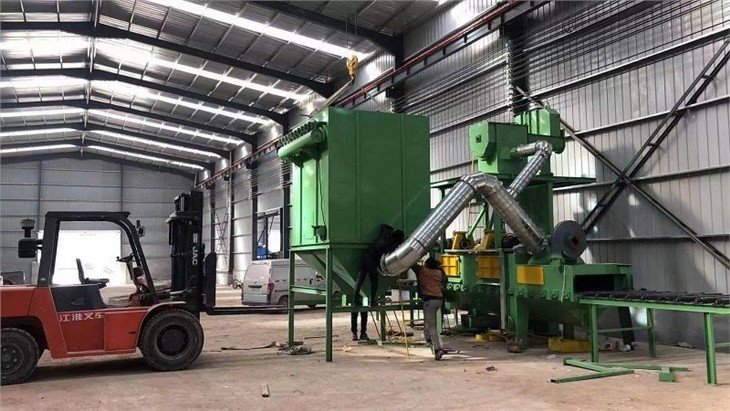

Steintekstureringsmaskinen er et skuddsprengningsutstyr av rulletype. Den er sammensatt av et fundament, støvfjerningssystem, elektrisk kontrolldel, etc.

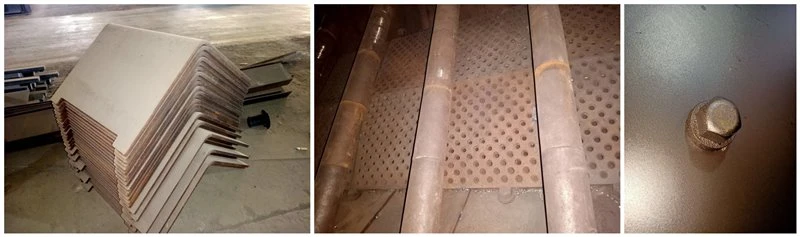

Kuleblåserensekammeret er sammensatt av kammerveggen og den indre livvaktplaten. Skallet til kuleblåserensekammeret er en stålplatesveiset struktur, som er et forseglet og romslig arbeidsrom for kuleblåsing av arbeidsstykket. Den øverste veggen til kuleblåsingsrommet er utstyrt med 4 sett med Q034Z11A kuleblåsehjul for å sikre omfattende kuleblåsing på toppen av det rengjorte arbeidsstykket. Kammeret er foret med et ZGMn13-skjold med en tykkelse på δ12. Og de er alle presset med beskyttende muttere, som er enkle å demontere og erstatte.

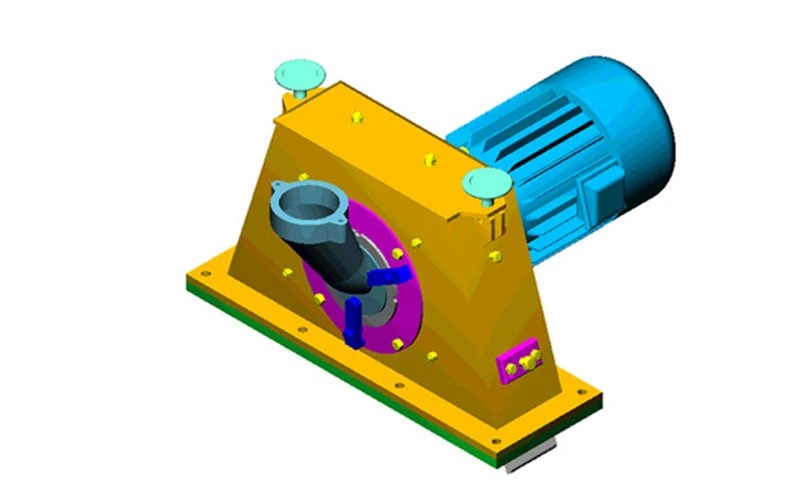

Blasterenhet:

Sprengningshjulet består av et sprengningshjul og en motor. Sprengningsmaskinmodellen er Q034A; effekten er 11Kw. Sprengningsmaskinen består hovedsakelig av pumpehjulet, bladet, skuddhjulet, retningshylsen, dekselet, endebeskyttelsen, toppbeskyttelsen, sidebeskyttelsen og så videre. Q034Z11 utkragende sentrifugalsprengningsmaskin som brukes i denne maskinen har fordelene med høy effektivitet, praktisk installasjon og vedlikehold, et lite fotavtrykk og kan rotere til venstre og høyre. I prosessen med rask rotasjon festes bladet med sentrifugalkraft, uten noen fast fikstur. Når du fjerner bladet, trykker du bare på den ytre enden av bladet for å fjerne bladet, og det tar bare 10-20 minutter å fjerne de åtte bladene. I tillegg kan denne serien med sprengningsmaskiner også sjekke slitasjen på skuddskillehjulet og retningshylsen mens bladene fjernes. I tillegg er hovedakselen til skuddblåsemaskinen installert på foringsrøret, og hullene for å feste hovedakselen og retningshylsen på foringsrøret behandles på en gang, og reduserer dermed friksjonen til skuddhjulet på prosjektilet og fenomenet med å klemme sammen retningshylsen. Det forbedrer også sprengningseffektiviteten betraktelig. Under bruk av retningshylsen bør slitasjen på det rektangulære vinduet kontrolleres ofte. Når vinduet er slitt med ca. 5 mm, skal det dreies ca. 5 mm tilbake (i henhold til rotasjonsretningen til løpehjulet). Når vinduet er slitt med mer enn 15 mm, bør det skiftes ut, ellers vil den radielle spredningsvinkelen til prosjektilet øke proporsjonalt, noe som resulterer i raskere slitasje på beskyttelsen og redusert rengjøringseffektivitet.

Bøtteheis:

Bøtteheisen består av en cykloidal reduksjonshjul, øvre og nedre ruller, transportbånd, trakt, lukket tønne og strammeanordning. Den nedre mateporten til bøtteheisen er koblet til den langsgående skruetransportøren, og den øvre mateporten er koblet til separatoren. Heisehuset har en sveiset struktur, med et vakkert utseende og god stivhet. De øvre og nedre valsene tar i bruk den avanserte polygonale strukturen av lamellsveising med samme diameter, som forbedrer friksjonskraften mellom løftebeltet og remskiven, unngår sklifenomenet til den gammeldagse lette remskiven og reduserer forspenningskraften til remskiven. løftebelte. Det er et tilgangsdørdeksel på løftedekselet for vedlikehold og utskifting av beholderen. Den nedre stasjonen kan betjenes ved å åpne døren på det nedre huset for å fjerne blokkeringen av bunnprosjektilet. Maskinen bruker et flatt belte for å rotere. Når du arbeider, skraper beholderen festet på transportbåndet pellets i bunnen av heisen, og deretter under stasjonen til heismotoren sendes pellets til toppen av heisen, og til slutt mates pellets med sentrifugal. gravitasjon. Pillesandutskiller. Samtidig er taljen utstyrt med et sett med strammeanordninger. Når beltet er løst, skal beltet strammes ved å justere justeringsboltene på begge sider av den øvre delen av taljen. Justeringsområdet er 100 mm.

Varsle:

Når du strammer remskiven, bør justeringsbolten til taljen justeres for å holde den øvre remskiven på taljen i vater. For å unngå belteavvik og kollisjon med taljedekselet.

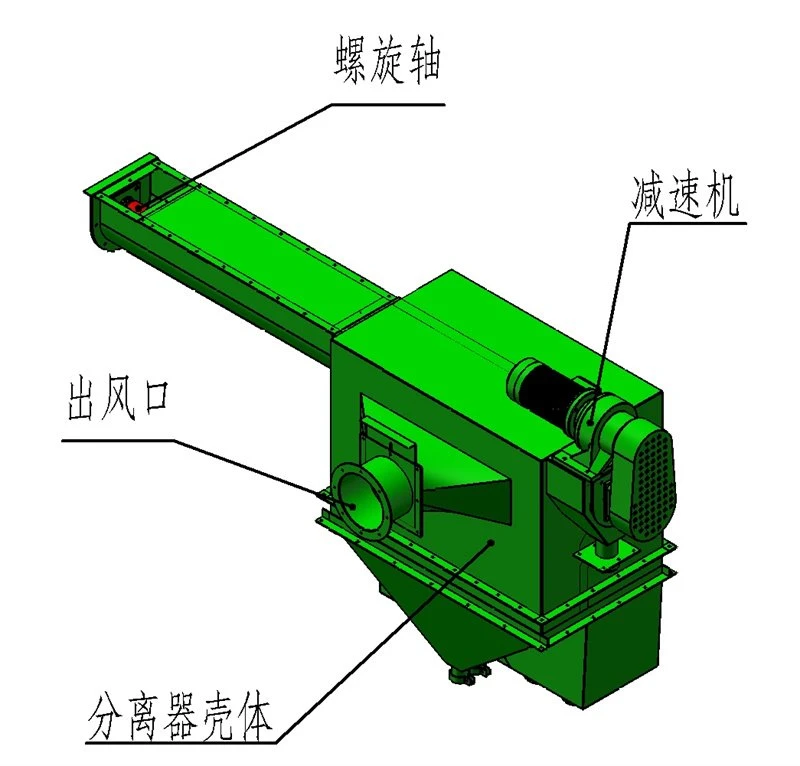

Pillesandseparator:

Denne maskinen bruker avansert skuddsandseparator i fullskjermstype. Separatoren består av en separasjonssone, en pelletssilo og lignende. Pellets-sandblandingen kommer inn i sorteringsområdet fra taljen, og er jevnt fordelt langs hele lengden av sorteringsområdet, faller inn i separatoren i form av en strømningsgardin, og støvsamlerviften trekker luft gjennom luftavsugshullet av separatoren. Ved å bruke gravitasjonsprinsippet blir prosjektilene og metalloksidhudfragmenter, ødelagte prosjektiler og støv effektivt separert. Justering av sømmen mellom de vertikale og horisontale justeringsplatene til separatoren kan forbedre høyden og banen til stofflaget. Med justering av justeringsplatene i separasjonsområdet kan en god separasjonseffekt oppnås, og separasjonseffektiviteten kan være så høy som 99 prosent. Storkornet avfall blokkeres av sandlekkasjeplaten (merk at den må kontrolleres og rengjøres ofte for å forhindre tilstopping), de fine pellets strømmer inn i heisen gjennom spiralbelgen, og støvet strømmer ut fra avfallsutløpet gjennom spiralbelg inn i den selvforsynte avfallstønnen. Prosjektilet går inn i pelletssiloen gjennom sandlekkasjeplaten for sirkulasjon.

Prosjektilkontrollsystem:

Sprengningsmengden til sprengningsmaskinen styres av en pneumatisk port. Bryteren til den pneumatiske porten drives av en sylinder, og størrelsen på portåpningen styres ved å justere posisjonen til justeringsmutteren. Det skal imidlertid bemerkes at størrelsen på prosjektilstrømmen ikke bør overstige kraften til skuddblåsemaskinens motor. Hvis den er for stor, vil den brenne motoren.

Skruetransportør:

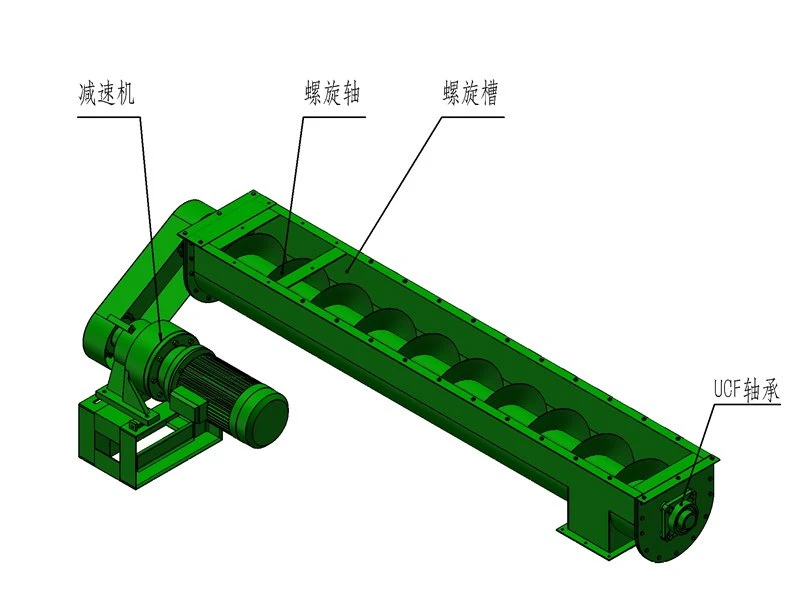

Den består av en skrueaksel, en reduksjon, en reduksjonsbase og et deksel, og transportkapasiteten er 45 t/t. Dens funksjon er å samle og transportere den sprengte sandblandingen inn i heisen, som er en viktig transportkomponent i skuddsirkulasjonssystemet

Støvfjerningssystem:

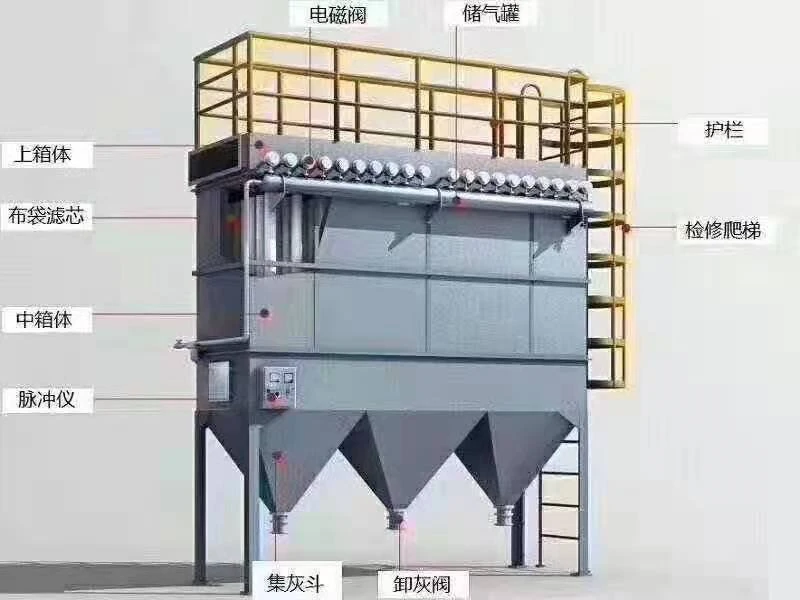

For å forhindre miljøforurensning er maskinen utstyrt med et støvfjerningssystem. Systemet består av et MC100 puls tilbakeblåsende posefilter, sentrifugalvifte (motoreffekt 15KW) og forbindelsesrør fra rengjøringsrommet, separator til støvsamleren osv. Arbeidsprinsippet er som følger: den støvladede gassen som genereres av sprengningsmaskinen vil gå inn i posefilteret gjennom primærseparatoren og forbindelsesrørledningen.

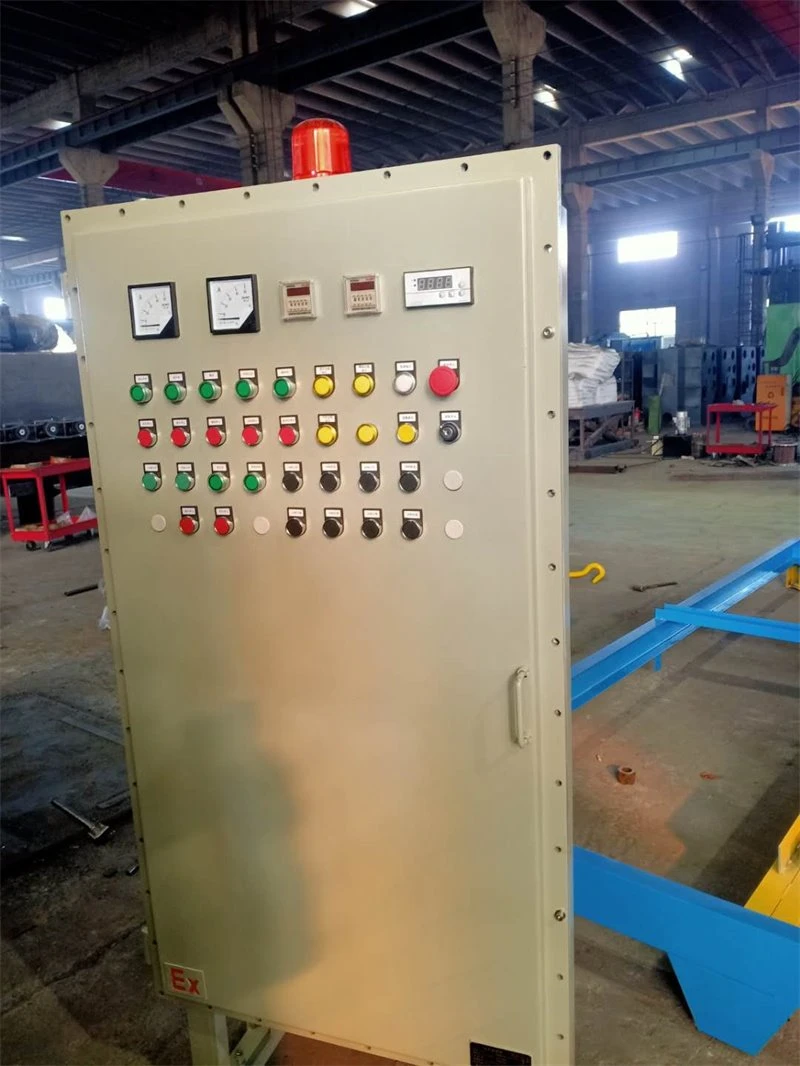

Elektrisk kontrollsystem:

For detaljerte instruksjoner om kontrollprinsippet, driften og vedlikeholdet av det elektroniske kontrollsystemet, se den elektriske bruksanvisningen.

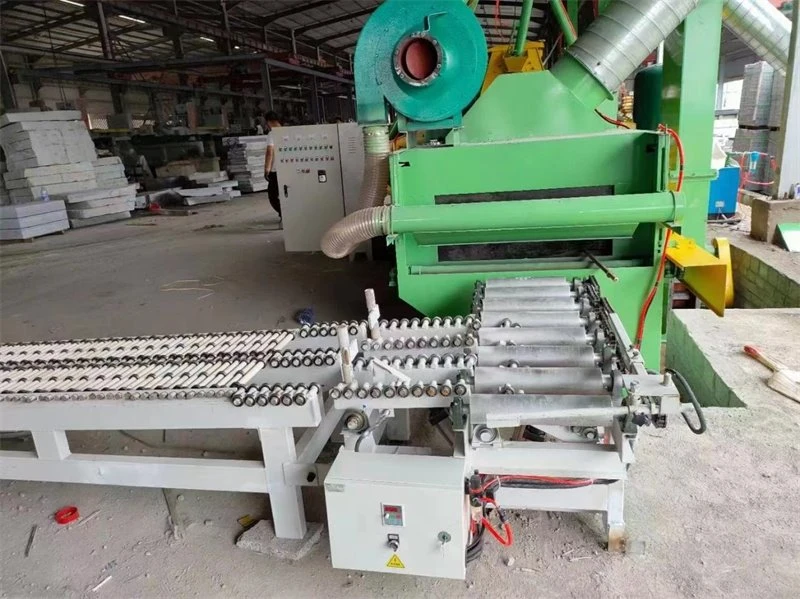

Rullesystem:

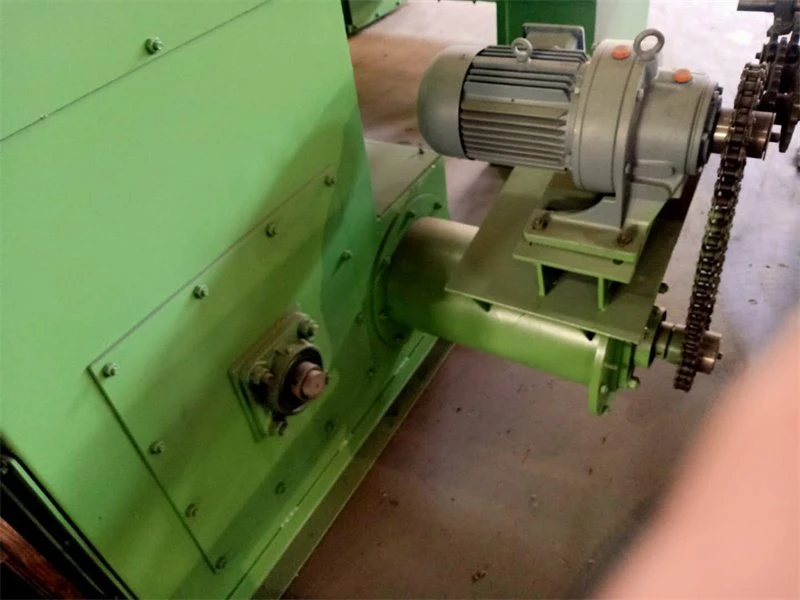

Rullebordsystemet består av en rulleaksel, reduksjon, kjedehjul, kjede, kjedehjulsdeksel og tetninger. Dette systemet er den transporterende delen av arbeidsstykket, som er ansvarlig for å transportere arbeidsstykket fra utsiden av kammeret til sprengningsområdet. I kuleblåseområdet er den øvre overflaten av arbeidsstykket fullstendig rengjort. Etter at arbeidsstykket er kuleblåst, transporteres systemet til utsiden av kammeret for lossing.
